מאמר הזה מדבר על כיול מטול פרופילים (Profile Projector), הידוע גם בשמות אחרים כגון מקרן תמונה, מקרן פרופיל אופטי, קומפרטור (Comparator) ועוד. הינו מכשיר מדידה שנמצא בשימוש נרחב במעבדות, מרכזי מחקר ואפילו בתעשיות כגון מכשור רפואי, בניית מכונות, אלקטרוניקה, תעופה וכו'. כלי זה משמש לצרכי בקרת איכות (QC) לכן חשוב לוודא שהוא פועל בצורה יציבה ונכונה ומספק תוצאות תקינות. יש לבצע כיול מטול פרופילים בתדירות שמוגדרת מראש ובמידת הצורך אחרי תיקון או כוונון. הצטרפו אלינו כדי ללמוד על תהליך כיול מטול פרופיל ב-SE Pharma.

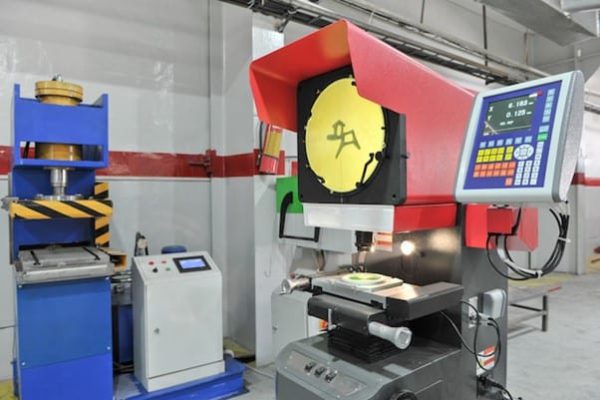

מהו מטול פרופילים (Profile Projector)?
מטול פרופילים (Profile Projector) עובד על בסיס עקרונות אופטיים. הצל של האובייקט שתרצו למדוד יוקרן על מסך ההקרנה הודות למקור האור מהמקרן, בשילוב מערכת עדשות ומראות. צורת האובייקט תוגדל על מסך ההקרנה. לאחר מכן המשתמש ישתמש בכלים של המכשיר כדי למדוד את אורך וזוויות של האובייקט.
יתרונות מטול פרופילים (Profile Projector)
שיטת המדידה עם מטול הפרופילים (Profile Projector) זוכה להערכה רבה, נותנת תוצאות אמינות ומדויקות. מכיוון שלמטול הפרופילים יש יתרונות בולטים רבים על פני כלי מדידה מכניים אחרים כגון קליברים, מיקרומטרים וכו'.
- היתרון הראשון הוא מדידה ללא מגע, מבלי להשפיע על האובייקט, מדידה ברגישות גבוהה, תוך מתן דיוק.
- יתרון נוסף הוא שמטול הפרופילים יכול למדוד דוגמאות קטנות או מורכבות.
- שימוש במטול פרופילים גם הופך את המדידה לנוחה ומהירה יותר.
- בנוסף, השימוש במטול פרופילים עוזר לזהות פגמים אם יש על פני הדגימה.
לייעוץ וקבלת הצעת מחיר
תהליך כיול מטול פרופילים (Profile Projector Calibration Process)
מדוע עלינו לכייל את מטול הפרופילים?
זהו מכשיר מדידה חשוב לבקרת איכות בתהליך הייצור. כיול מטול פרופילים עוזר להעריך את מצב הפעולה של המכשיר ולתת תוקף עד לכיול הבאה. לכן, הכיול של מכשיר זה הכרחי ביותר. עבודה זו מסייעת להבטיח יציבות ודיוק עבור פעילויות קשורות. כיול יעזור לזהות כשלים בציוד (אם יש) ולבצע כיוונון וכיול.
איך מתבצע כיול מטול פרופילים?
- כיול זה מתבצע באתר הלקוח, היות וזה ציוד מורכב וקשה לשמור על הכיול בזמן ההובלה.
- הכיול חייב להתבצע ע"י צוות מוכשר בהתאם לתקן JIS B 7184
- נדרשים תנאים סביבתיים מוגדרים (טמפרטורה ולחות), ושהייה של ציוד המסטר באותם התנאים לפחות חצי שעה לפני תחילת הכיול.
- כיול מטול הפרופילים מתבצע באמצעות סרגל אופטי מדויק שבעזרתו נמדדים פרמטרים של אורך בצירי האורך והרוחב של המכשיר.
- במידה ונדרש לכוונן מטול פרופילים, יש לעשות כיול חוזר לאחר כוונון. (חשוב לציין שכוונון אינו נחשב כחלק מתהליך הכיול).
- בסיום הכיול מפיקים תעודת כיול ותודבק מדבקת כיול על גבי המכשיר שמהווה אסמכתא לכך שכיול עבר או נכשל. במידה ובוצע כוונון, התעודה צריכה להכיל את הפרמטרים לפני ואחרי הכוונון
חידוש פופולרי מחליף את החוגן האנלוגית בתצוגה אלקטרונית המציגה את הקריאה כערך מספרי.
יתרון לביצוע כיול במעבדה מוסמכת
מעבדה מוסמכת פירושו מעבדה שעברה בהצלחה את המבדק של הגוף המסמיך כגון רשות להסמכת מעבדות. בסיום תהליך ההסמכה, המעבדה תקבל תעודת ההסמכה עם היקף ההסמכה: טווחי כיול לכל טכנולוגיה, אי-וודאויות, לפי איזה סטנדרט, תאריך ההסמכה ועוד. תעודת ההסמכה מקנה למעבדה הכרה בכשירותה המקצועית לבצע בדיקות להן הוסמכה.
במידה ומעבדה מוסמכת ע"י הרשות להסמכת מעבדות, היא רשאית להשתמש בסמליל הרשות על כל תעודת בדיקה וחומר פרסומי שמתייחס או מציין תחומים להם הוסמכה. תעודת בדיקה ישראלית הנושאת את סמליל ההסמכה מוכרת ברוב המדינות המפותחות בעולם. כמו כן, תעודת ההסמכה מהווה תנאי לקבלת מעמד של מעבדה מאושרת על ידי הממונה על התקינה במשרד הכלכלה והתעשייה.
למה לבחור אותנו כספק לכיול
אנחנו בחברת SE Pharma בעלי ניסיון ומומחיות בתחום הכיולים עם עשרות שנות ניסיון. אנחנו מבינים את צרכי הלקוח, ונתגייס עבור המשימה, אנחנו לא רק בעלי ידע ורקע מקצועי של שנים, אלא גם שואפים לתת שרות הכי טוב עבור הלקוחות שלנו.
שרותינו כולל:
- היותנו מעבדה מוסמכת לפי ISO-17025 אנחנו נוכל לבצע את הכיול אצלכם בשטח או במעבדה.
- אם אינך יודע איך לבנות תוכנית כיולים- אנחנו נעזור גם בזה.
- אנחנו ננהל את הכיולים עבורך ונשלח תזכורת לכיול חוזר בהתאם לתוכנית הכיולים.
- אנו מתחייבים להפקת תעודות כיול תוך 7 ימי עסקים לאחר בדיקה קפדנית.
- נשמח לעמוד לשרותכם בכל שאלה.
